SD端子式

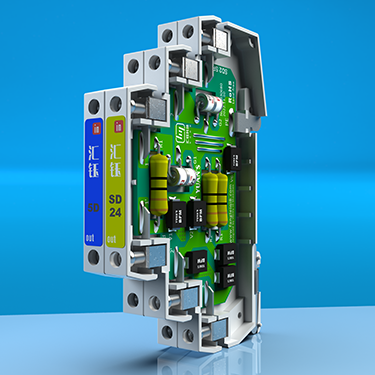

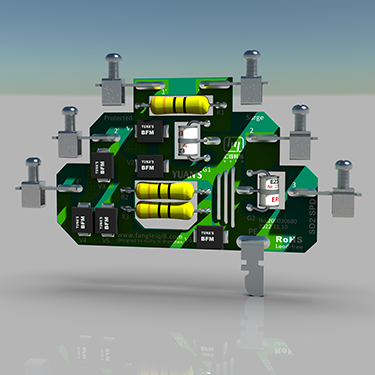

SD系列產品被設計為緊湊型的浪涌保護器，寬度僅為7.1 mm。不同型號的電涌保護器可用于保護具有公共參考電位兩線制（非平衡）接口或浮地（平衡）接口。具有高截止頻率（HF）產品可用于高速傳輸數據的平衡總線接口（如Profibus，RS485）。
導線通過防振彈簧端子進行壓接。剝開絕緣層的導線和端子頭可以方便快捷地[敏感詞]相應的端口而無需使用工具。如需重新接線，可通過頂開壓接點移除導線并接上新的導線。

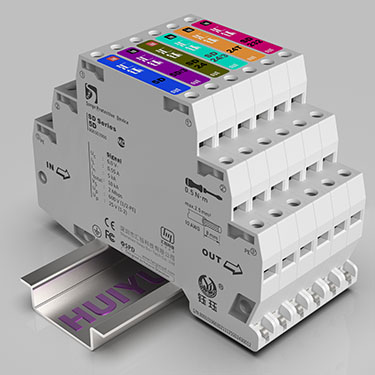

為了減少布線，可使用跳線排[敏感詞]電涌保護器保護側輸出端，從而快速的連接信號回路。這些浪涌保護器非常適用于保護工業領域中的自動化信息系統，如測量、控制及總線系統。
SD還附帶齊全的配件供用戶方便地使用。好用的標簽，閑置線路的接地部件以及信號線的測試部件都完善了SPD的設計應用。

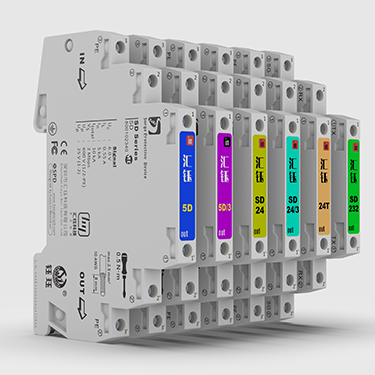

不同型號的電涌保護器可用于保護具有公共參考電位兩線制（非平衡）接口或浮地（平衡）接口。具有高截止頻率（HF）產品可用于高速傳輸數據的平衡總線接口（如Profibus，RS485）。
這些浪涌保護器非常適用于保護工業領域中的自動化信息系統，如測量、控制及總線系統。

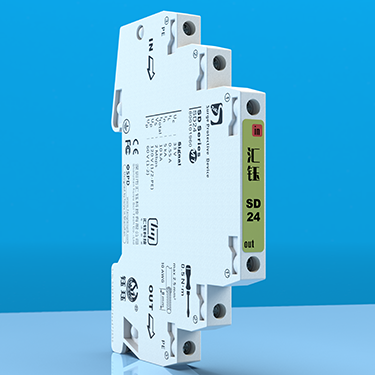

2線制
適用于本安系統中24 V電壓的信號回路
能夠持續工作（自動復位）
7.1 mm一體化設計
支持端子接地（選配）
35mm 導軌安裝
電涌保護器提供線- 線低殘壓保護， 用于LPZ0B區～LPZ2區及后續分區分界面的保護。
可應用于0(4)～20mA、0～10V模擬量及開關量（數字量）等信號保護，如2線制壓力變送器、閥門定位器、電氣轉換器、流量計、電磁閥等現場儀表以及FF、PROFIBUS-PA等產品。
|
標稱電壓Un |
24 V |
|
直流[敏感詞]持續工作電壓Uc |
32 V |
|
交流[敏感詞]持續工作電壓Uc |
22.5 V |
|
通用標稱電流IL |
600 mA |
|
總雷電沖擊電流Iimp(10/350 μs)，D1 |
5 kA |
|
每線雷電沖擊電流Iimp(10/350 μs)，D1 |
2.5 kA |
|
[敏感詞]放電電流Imax(8/20 μs)，C2 |
20 kA |
|
每線標稱放電電流In(8/20 μs)，C2 |
10 kA |
|
保護電壓Up(8/20 μs)，C2 |
L-L≤120 V/ L-PE≤60 V |
|
保護電壓Up(1 kV/μs)，C3 |
L-L≤90 V/ L-PE≤45 V |
|
頻寬fG(100 Ω特性阻抗) |
10 MHz |
|
串聯阻抗 |
3.3 Ω |
|
響應時間Ta |
<1 ns |
|
一般參數 |
|
|
工作溫度范圍 |
-40 ℃～+80 ℃ |
|
安裝方式 |
35 mm DIN導軌 |
|
接地方式 |
導軌接地/端子接地（選配） |
|
連接端子導線規格 |
0.2 mm2 ～ 2.5 mm2 |
|
外殼材料 |
PC |
|
阻燃等級（UL94） |
V0 |
|
防護等級 |
IP20 |
|
測試標準 |
IEC 61643-21/ GB/T 18802.21 |
